為什么在其它品牌的三聯供機組頻繁出問題的時候，芬尼冷暖模塊機配合全熱回收三聯機的系統能安全運行十多年，并逐步在暖通市上鶴立雞群？
在能耗資源和投資競爭日趨緊張的條件下，近10年空氣能廠家陸續在研發熱回收功能，芬尼在12年前已推出熱回收機型并在市場上廣泛運用。
2006年杭州靈隱寺賓館安裝的熱回收熱泵和冷暖模塊熱泵，目前依然運行良好，筆者半個月之前剛?cè)セ卦L過客戶。為什么在其它品牌的三聯供機組頻繁出問題的時候，
芬尼冷暖模塊機配合全熱回收三聯機的系統能安全運行十多年，并逐步在暖通市上鶴立雞群？
一、芬尼冷暖機運行模式解讀
1、夏季 冷暖模塊機啟動制冷模式，全熱回收機組也叫三聯供機組啟動制冷+全熱回收模式：實現房間制冷，同時全熱回收提供免費熱水；夏季優先運行全熱回收機制冷，
同時制取“零成本”生活熱水，冷凝溫度隨著制取生活熱水溫度的上升而上升，直至65度，生活熱水達到50度；當生活熱水達到需求的量和溫度后，機組就自動停止制取熱水，
即停止熱回收狀態，直接切換入制冷模式，冷凝溫度自然降低。
2、冬季 模塊機組啟動采暖模式，全熱回收機組也叫三聯供機組啟動熱泵熱水模式，生活熱水夠了轉換成采暖熱水模式：模塊機組運行制熱模式，實現房間采暖；
同時全熱回收制取生活熱水。
3、過渡季節 全熱回收機組也叫三聯供機組啟動熱泵熱水模式制取生活熱水；
二、全熱回收機組系統運行原理

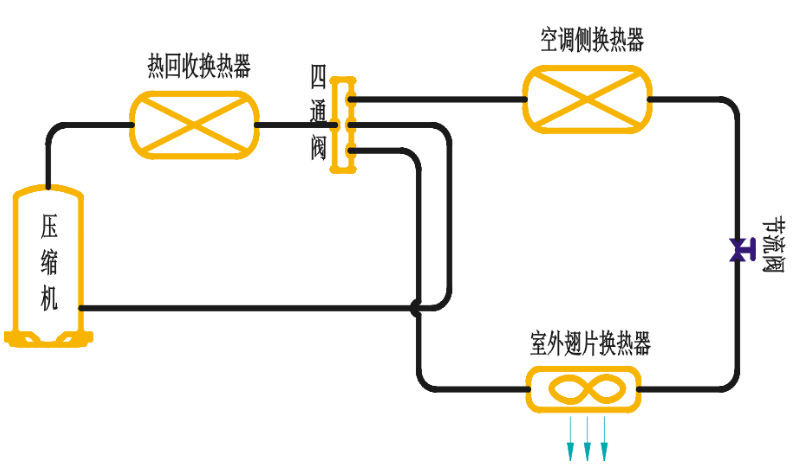

1、傳統熱回收系統圖（只有一個四通閥）

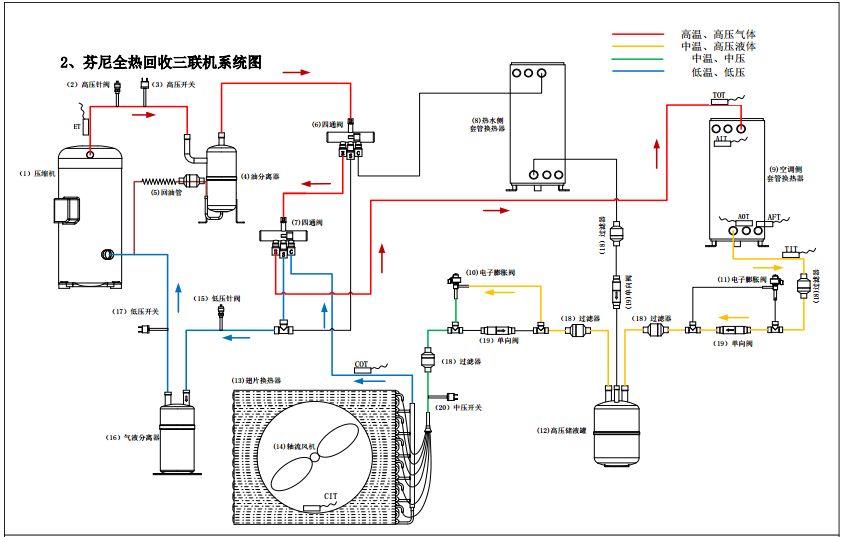

2、芬尼全熱回收三聯機系統圖
（圖注：通過兩個四通閥的組合切換，可以使三組換熱器兩兩切換為蒸發器或冷凝器）
三、四種工作模式分析
①熱水模式：壓縮機→四通閥1→熱水側換熱器→閥A節流→室外翅片換熱器→四通閥2→壓縮機.
②制冷模式：壓縮機→四通閥1→四通閥2→室外翅片換熱器→節流閥A→空調側換熱器→四通閥2→壓縮機.
③制熱模式：壓縮機→四通閥1→四通閥2→空調側換熱器→節流→室外翅片換熱器→四通閥2→壓縮機.
④制冷+熱水模式：壓縮機→四通閥→熱水側換熱器→節流→ 空調側換熱器→四通閥2→壓縮機.
四、全熱回收機組/三聯供機組熱水“零”能耗詳細說明
1、熱泵機組有三個換熱器，兩個為高效套管換熱器，一個為翅片換熱器。
2、三個換熱器可任意搭配組成回路。運行制冷、制熱、制熱水先制熱水模式，機組冷熱源為空氣源，運行制冷+制熱水，機組在給室內降溫的同時，
將室內的熱量搬來制取生活熱水，熱水為完全免費。

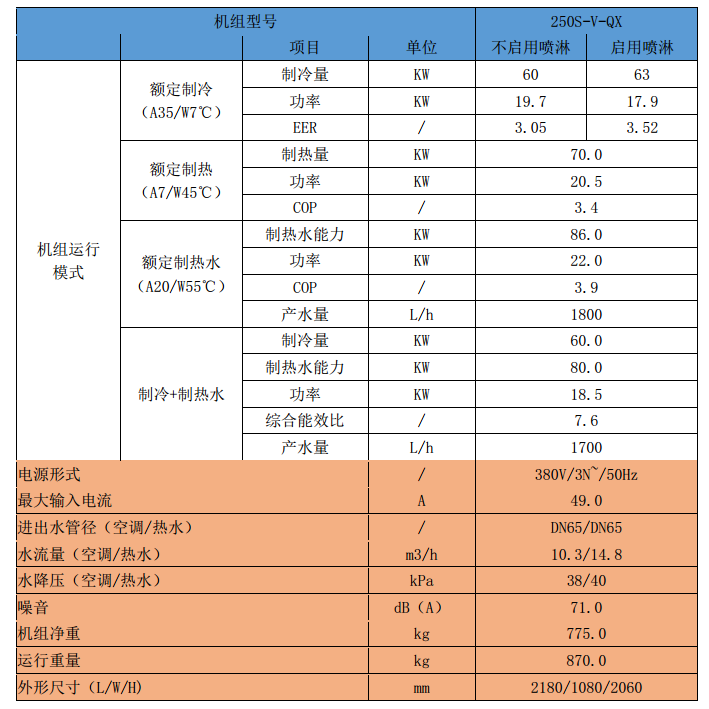

全熱回收機組也叫三聯供機組詳細參數如下
由上表可知25匹全熱回收三聯機在單制冷模式下需要的制冷輸入功率19.7KW，
此時的制冷量為60KW；當制冷兼全熱回收熱水模式時輸入功率18.5KW，
此時的制冷量為60KW,制熱水功率為80KW。
由此可知運行制冷+制熱水模式，能實現房間制冷；同時全熱回收提供幾乎零能耗熱水。
五、案例說明全熱回收機組的節能數據
例：某酒店需要每天100噸55℃的熱水及空調，在夏季制冷的同時制取熱水使用全熱回收機組，實現零能耗制取熱水。節能分析如下：
1、需求熱水量為100噸/天，在夏季進水15℃升溫至55℃計算，則每天的熱水負荷為：
Q = V?c?（tr-tl）/ 860(kcal/ kw.h)
= 100×1000×（50-15）/ 860
≈4652 kw.h
式中：Q——熱負荷量（kw.h）
V——熱水量（L）
c——水的比熱，取1kcal/(L?℃)
tr——熱水溫度（℃）
tl——冷水（自來水）溫度（℃）
在夏季全熱回收機組制熱水能力為80kw，輸入功率為18.5KW，則COP值為4.32；若夏季制冷時間為10h/天，加熱100噸熱水至指定溫度則需要的機組數量為：
4652kw÷80 kw÷10h≈6 臺。則耗能為：18.5kw× 6臺 ×10h =1110kw
則全熱回收機組省下的能耗為1110KW。
2、在夏季全熱回收機組單制冷模式下制冷量為60kw，輸入功率為19.7KW，則COP值為3.05；若使用空氣源制冷機組COP值在3.5-3.6。若全熱回收機組在純制冷模式下，
達到和制冷機一樣的COP值，則輸入功率為60÷3.6=16.7KW。
3、全熱回收機組在純制冷模式下，相對于制冷機要達到同樣的要求，需要多耗能3KW。
若夏季制冷時間為10h/天，則多耗能為：3kw×6×10h=180kw；因全熱回收機組每天在夏季制冷的同時省下的能耗為1110KW，若空調運行10小時，
則節省能耗為：1110－180=930KW。
4、另外在智控系統中控制策略為：夏季當新風門、回風門和電動閥開啟時用 PID 方式優先運行全熱回收機組制冷，同時制取“零成本”生活熱水；
當生活熱水達到需求量和設定溫度后，通過PID 方式停止全熱回收機組運行并切換至冷暖模塊機的純制冷模式運行；并根據設定進回水溫度來控制機組運行臺數。
則全熱回收機組在夏季制冷時省下的能耗為：930KW×120天=111600kw
綜上所述：通過數據分析對比，和智控系統的控制策略，則空調制冷和制取熱水的綜合能耗會大大降低。
同時在考慮到初期投資成本問題時，使用方通常需要冷氣、暖氣、熱水三項基本條件。如果不采用三聯供機組采用普通的冷暖模塊機+獨立熱水系統，
則需要在滿足冷氣、暖氣的情況下再去購買安裝一套熱水系統來提供熱水，而三聯供機組則可以在夏季供冷的同時免費提供生活熱水使用；
冬季熱泵模式產生足量生活熱水后，如若冷暖模塊機不滿足熱負荷的情況下，全熱回收機自動轉換成制熱模式。這在初期投資本上就會節省出獨立熱水系統的費用。
而運行成本更是普通的冷暖模塊機+熱水機模式在夏季要比三聯供機組的運行費用整整多出一個單獨的熱水機系統的運行費用。
由上可知在100噸熱水時三聯供機組在夏季可節省出約111600kw電量，如果計算上初期熱水機組系統的購買費用，這筆費用將大大提高！
